GV68200HP
O maior da Linha Trave: 68,2 t·m de momento, 15 t de capacidade e perfil hexagonal de 6 lanças hidráulicas. Com fly-jib chega a 28,5 m de alcance horizontal.
Momento
68,2 t·m
Capacidade
15.000 kg
Disponível com fly-jib
Extensão opcional que aumenta o alcance do equipamento.
Alcance horiz.
28.5 m
Alcance vert.
25.1 m
Lanças
3H + 2M
Peso fly-jib
700 kg
Conheça o braço
Arraste para ver o alcance e a carga em cada posição, com base na tabela de carga oficial.
Alcance
9.0 m
Carga máx.
6.495 kg
Desenho ilustrativo do braço. Os valores de alcance e carga seguem a tabela de carga oficial G-Vetec — quanto maior o alcance, menor a carga segura.
Galeria do equipamento

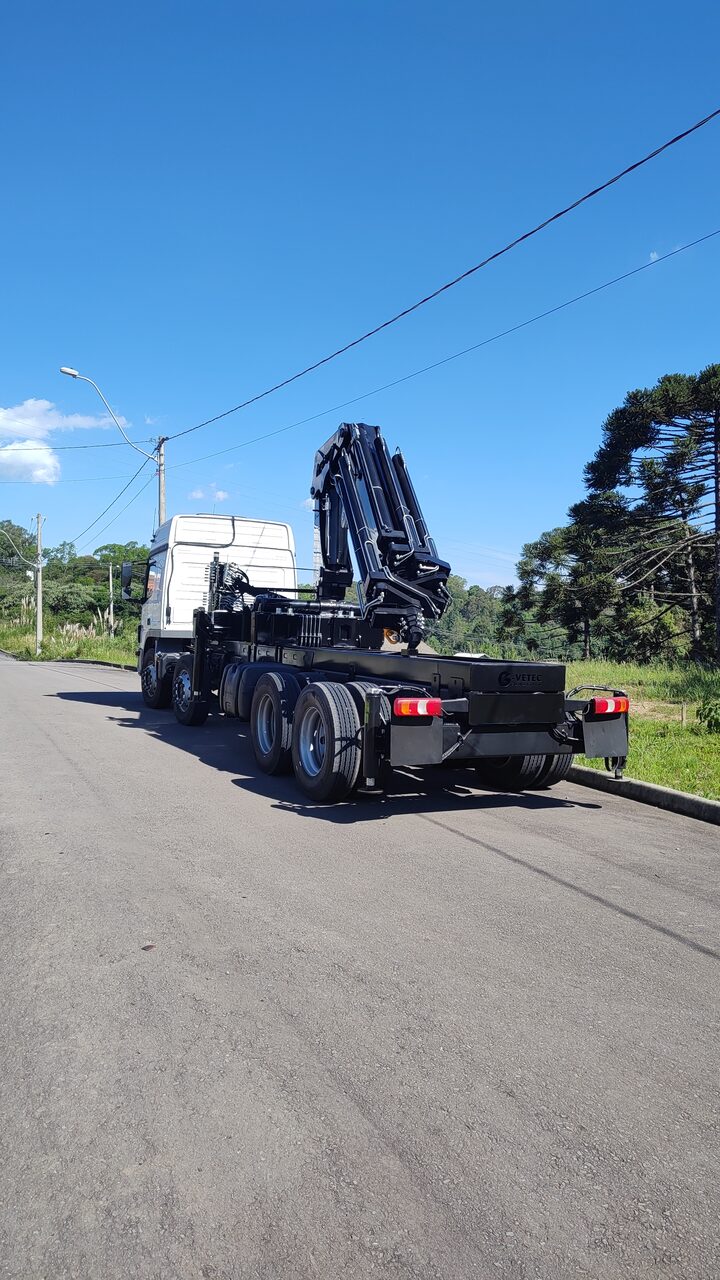

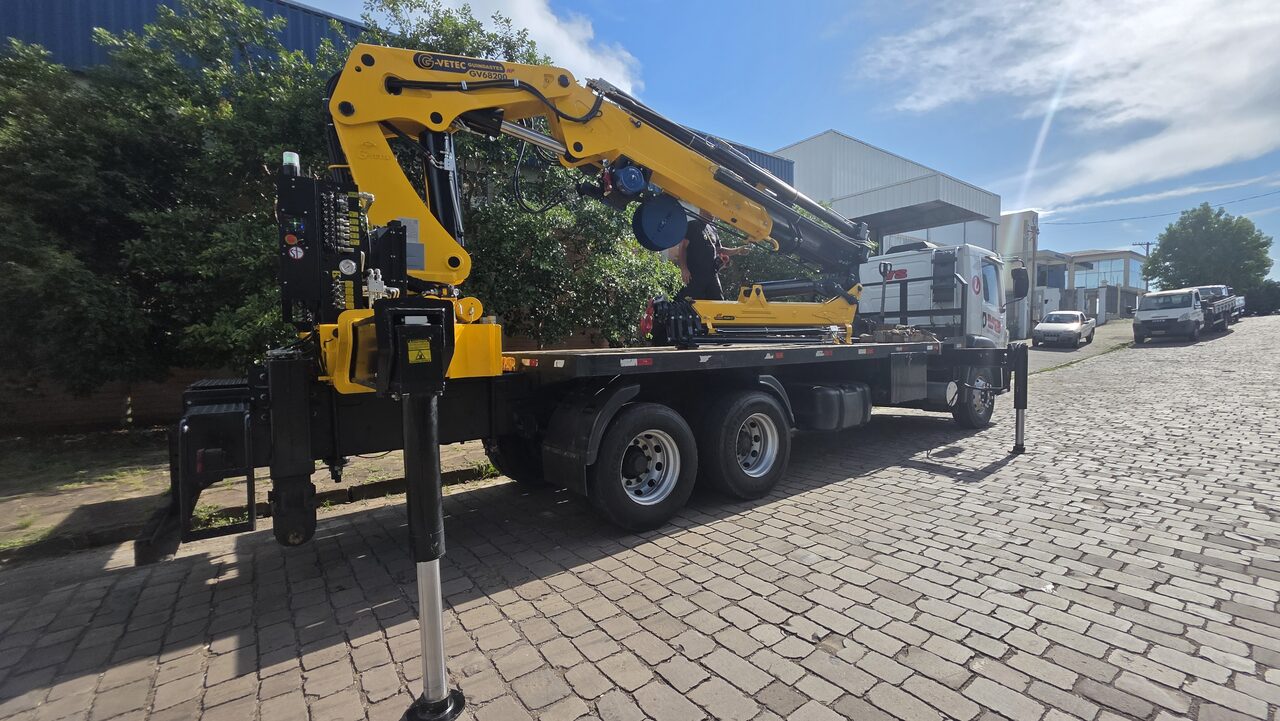

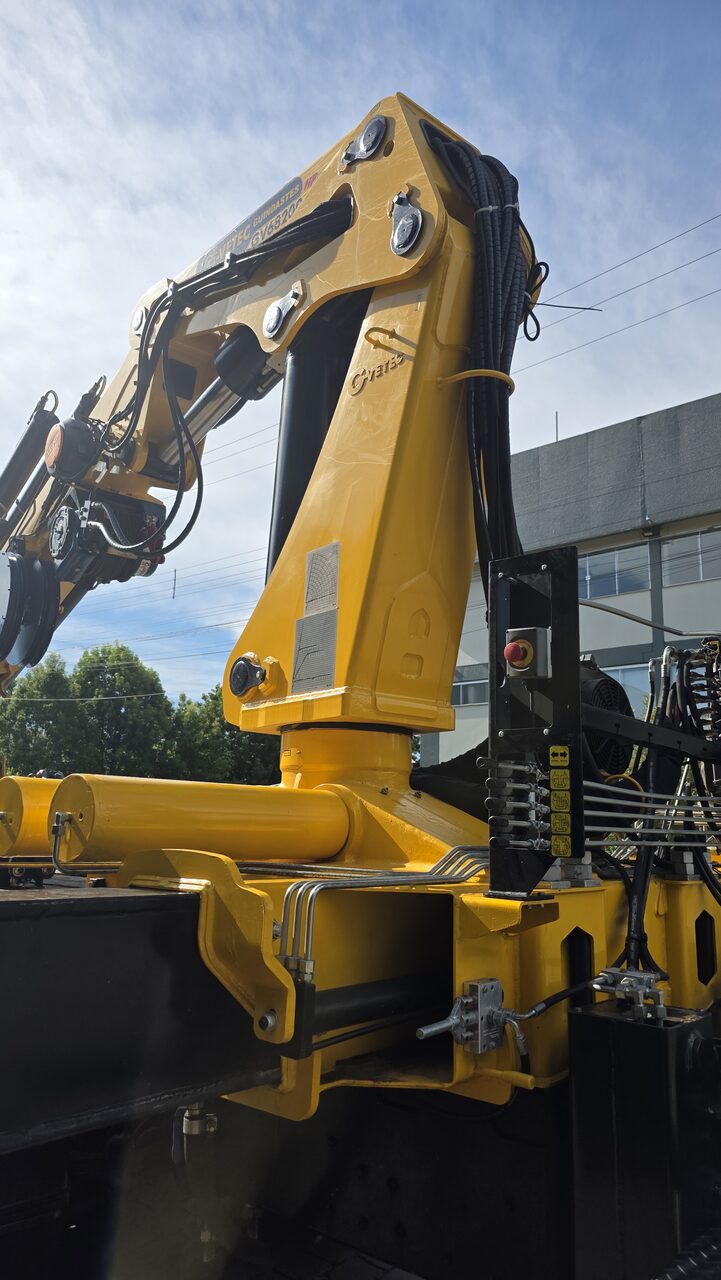

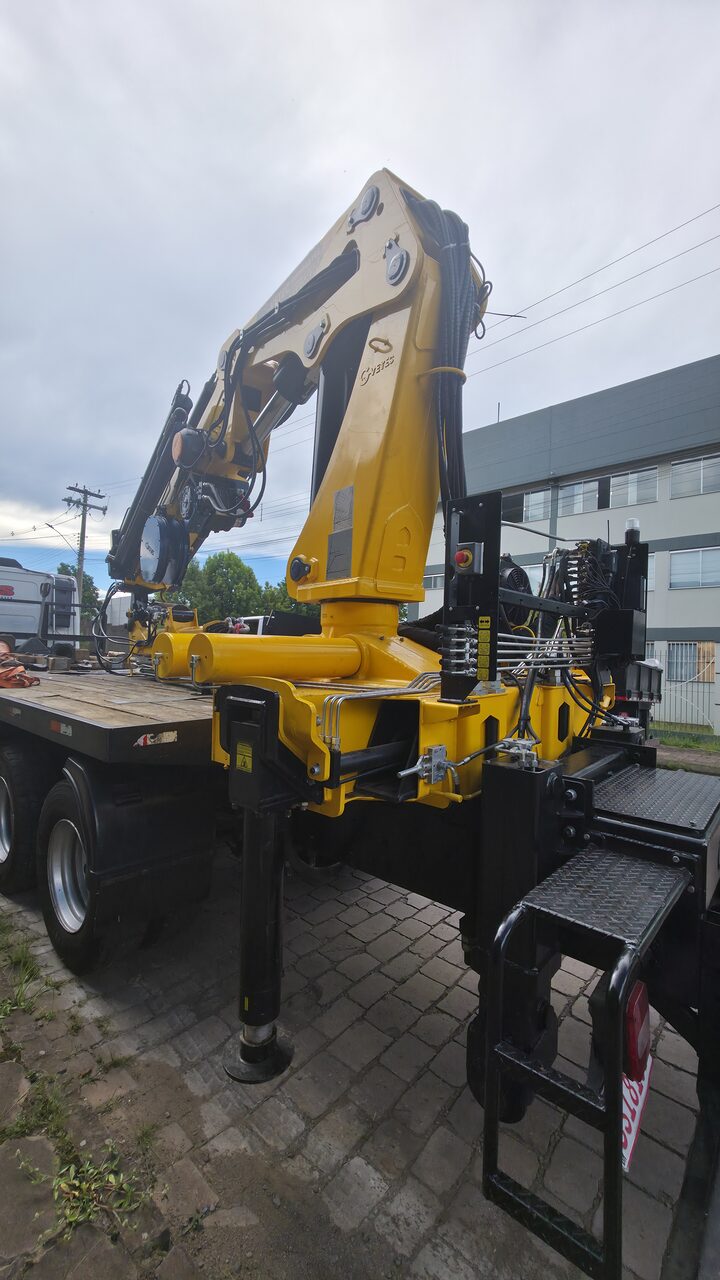

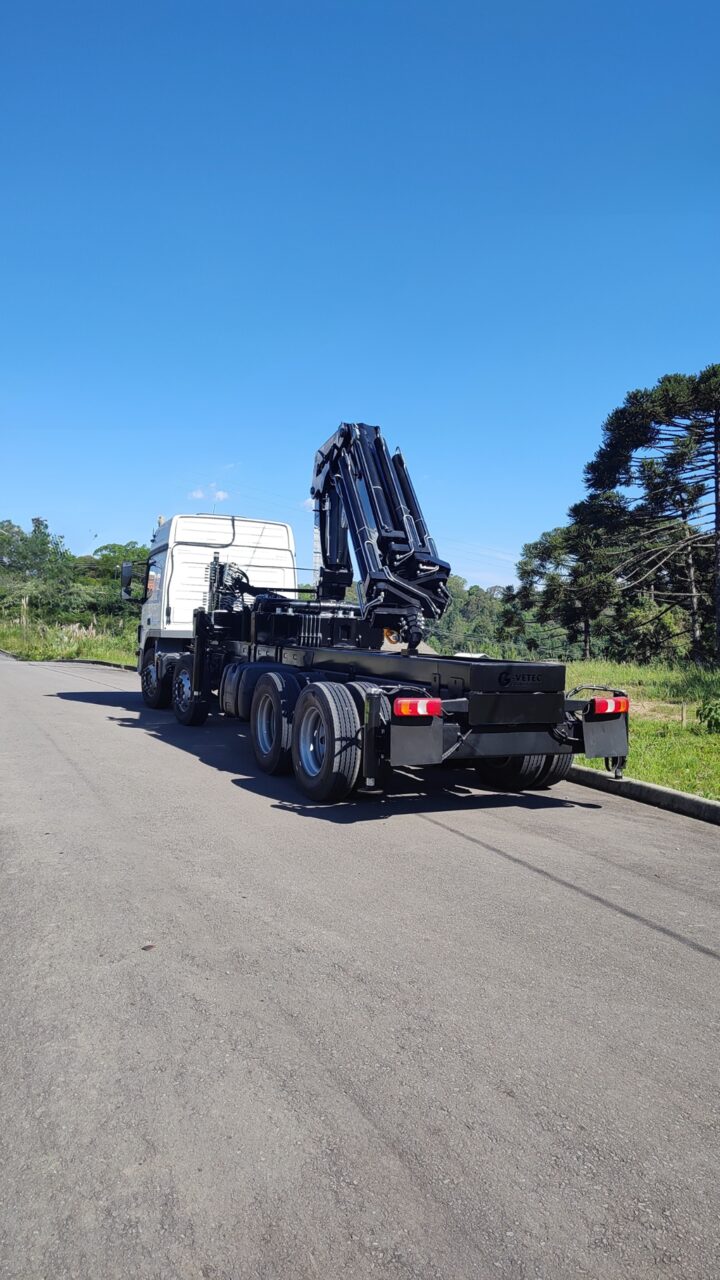

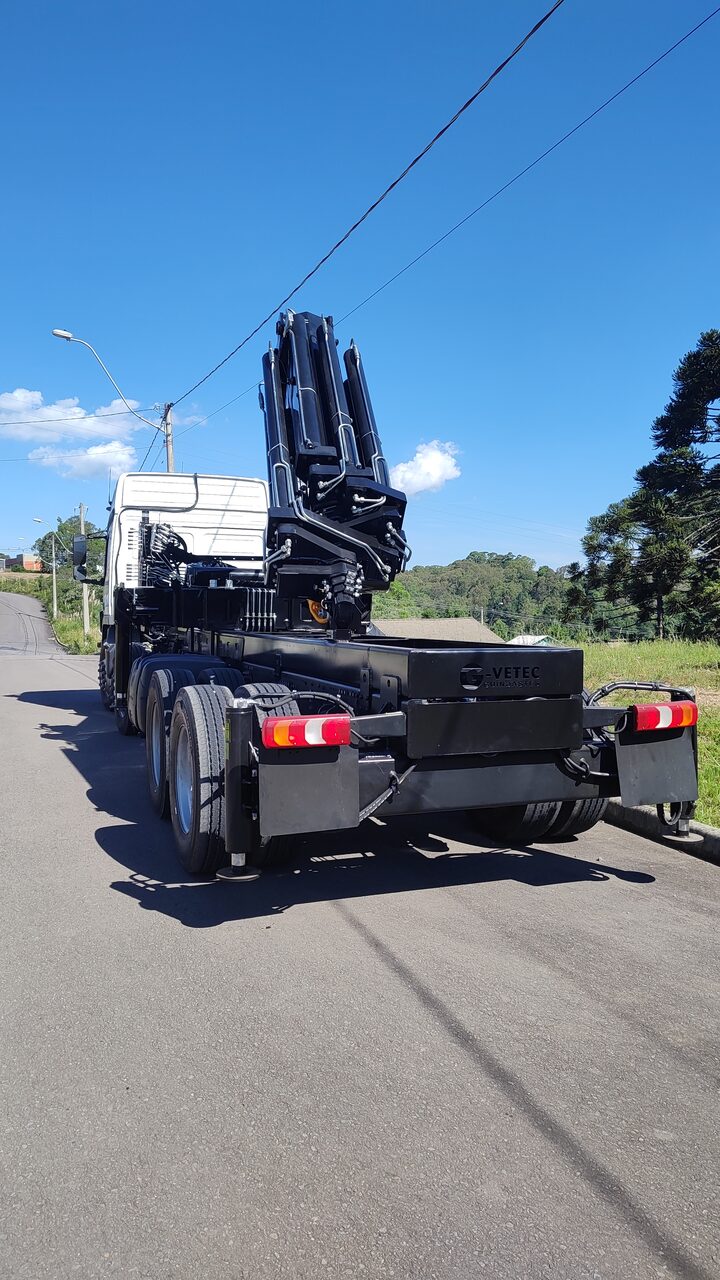

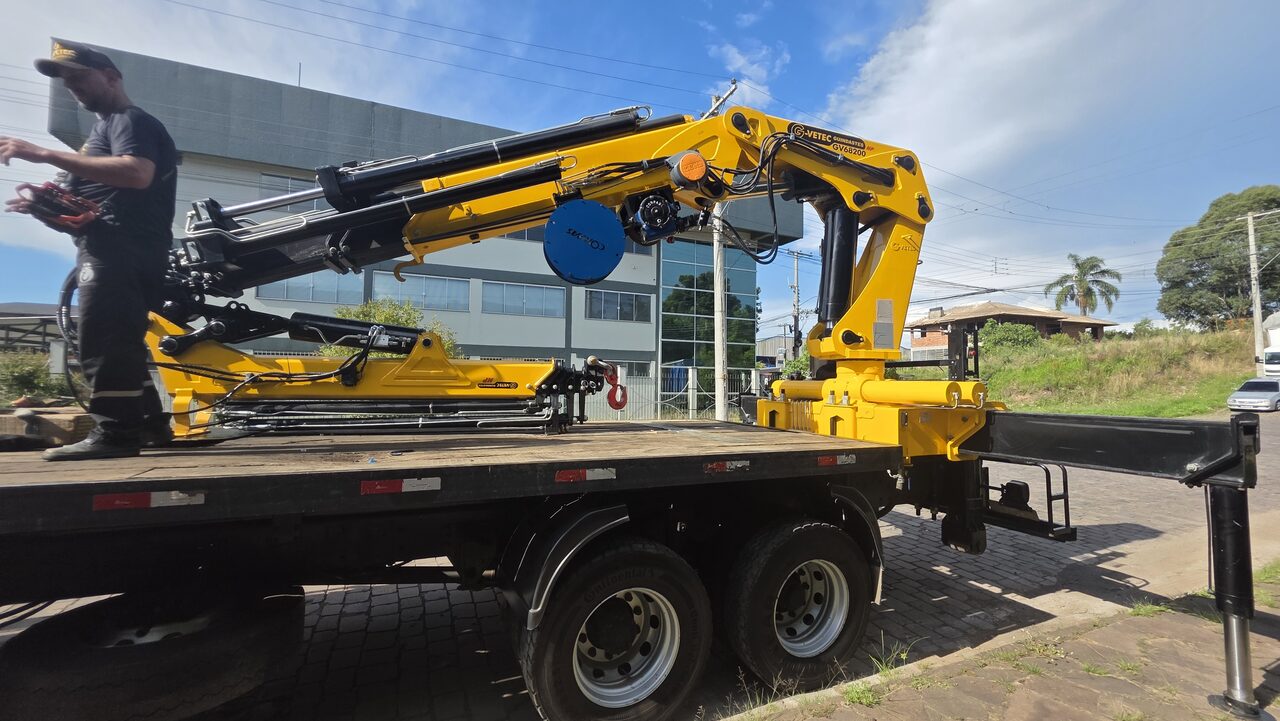

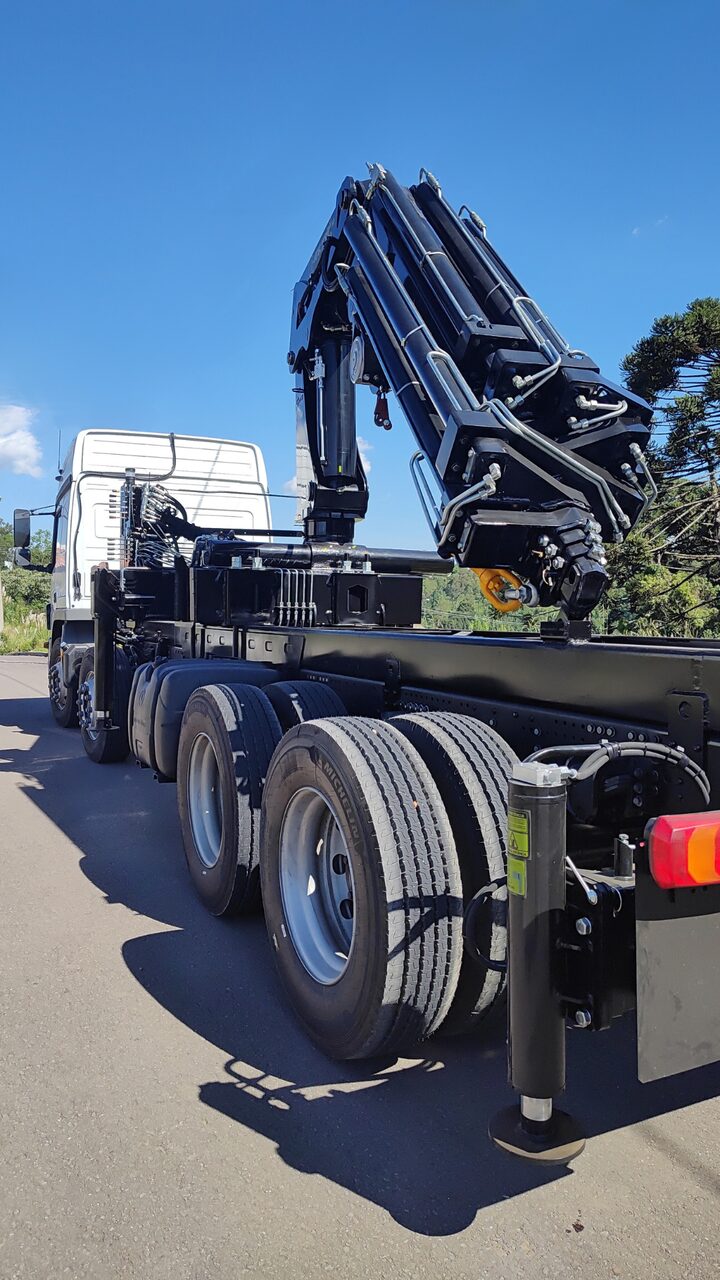

Fotos reais do guindauto G-Vetec GV68200HP.
Ficha técnica
| Linha | Trave |
| Momento máximo de carga | 68.200 kgf·m (68,2 t·m) |
| Capacidade máxima de carga | 15.000 kg |
| Alcance horizontal máximo | 22,0 m |
| Alcance vertical máximo | 25,5 m |
| Lanças hidráulicas | 6 |
| Lanças manuais | 3 |
| Configurações | 6H3M / 5H3M |
| Ângulo de giro | 360° |
| Ângulo de elevação | 80° |
| Pressão de trabalho | 275 bar |
| Vazão da bomba | 55 l/min |
| Tanque hidráulico | 200 litros |
| Peso do equipamento (sem óleo) | 6.200 kg |
| Abertura das sapatas | 8.000 mm (entre centros) |
| PBT mínimo para instalação | 23.000 kg |
Dados técnicos conforme especificação oficial G-Vetec.
Tabela de carga
Carga máxima segura por alcance horizontal.
| Alcance (m) | Carga (kg) |
|---|---|
| 2 | 34.100 |
| 4,54 | 15.000 |
| 6,38 | 9.890 |
| 8,28 | 7.120 |
| 10,18 | 5.470 |
| 12,08 | 4.390 |
| 13,98 | 3.650 |
| 15,88 | 3.000 |
| 17,88 | 2.100 |
| 19,93 | 1.490 |
| 22,01 | 1.050 |
